包装产品跌落试验台
Drop Test Machine for Packaging Products
| 型号 Model | Y52100-7A/ZF | Y52100-7B/ZF | Y52150-7A/ZF | Y52150-7B/ZF | Y52200-7/ZF | Y52300-7/ZF | Y52500-7/ZF | Y521000-7/ZF |
| 名称 Name | 100kg包装产品跌落试验台 100kg Drop test machine for packaging products | 100kg包装产品跌落试验台 100kg Drop test machine for packaging products | 150kg包装产品跌落试验台 150kg Drop test machine for packaging products | 150kg包装产品跌落试验台 150kg Drop test machine for packaging products | 200kg包装产品跌落试验台 200kg Drop test machine for packaging products | 300kg包装产品跌落试验台 300kg Drop test machine for packaging products | 500kg包装产品跌落试验台 500kg Drop test machine for packaging products | 1000kg包装产品跌落试验台 1000kg Drop test machine for packaging products |
| 最大载荷 Max. load (kg) | 100 | 100 | 150 | 150 | 200 | 300 | 500 | 1000 |
| 跌落高度 Drop height (mm) | 300-1200 | 300-1500 | 0-1200 | 0-1500 | 0-1200 | 0-1200 | 0-1200 | 0-1200 |
| 跌落方式 Drop mode | 自由跌落 Free fall | 自由跌落 Free fall | 自由跌落 Free fall | 自由跌落 Free fall | 自由跌落 Free fall | 自由跌落 Free fall | 自由跌落 Free fall | 自由跌落 Free fall |
| 工作台面尺寸 Size of working table (mm) | 300×250 | 300×250 | 750×650 | 750×650 | 750×650 | 750×650 | 750×700 | 850×800 |
| 试品最大尺寸Size of the testing item (mm) | 1000×800×1000 | 1000×800×1000 | 1200×1200×1200 | 1200×1200×1200 | 1200×1200×1200 | 1200×1200×1200 | 1500×1000×1000 | 2000×1500×1500 |
| 设备外形尺寸 Overall size of the machine (mm) | 2000×1200×2300 | 2000×1200×2300 | 1650×1200×1950 | 1650×1200×2600 | 1650×1200×2900 | 1650×1200×1950 | 1800×1700×2850 | 2200×2200×3000 |
| 电源 Power supply | 380V 1KVA | 380V 1KVA | 380V 2KVA | 380V 2KVA | 380V 2KVA | 380V 2KVA | 380V 5.5KVA | 380V 7.5KVA |
| 重量 Weight (kg) | 1500 | 1500 | 1800 | 1800 | 1800 | 1800 | 2500 | 2500 |
弹跳试验机
Bounce Test Machine
| 型号 Model | Y59-10/ZF |
| 最大载荷 Max. load（kg） | 200 |
| 运动方式及位移幅值 Moving type and displacement amplitude | 在垂直平面内做直径25.4±0.3mm的圆运动 Circular motion of diameter 25.4±0.3mm in vertical plane |
| 偏心轴转动速度（转/min）Rotation speed of the eccentric shaft (r/m) | 285±32 |
| 试品重心高度 Height of test item center of gravity（mm） | ≤350 |
| 工作台面尺寸 Size of working table（mm） | 1900×1300 |
| 容器组合尺寸 Size of the container assembly | 最大 Max.（L×B×H）：720×680×600 最小 Min.（L×B×H）：100×100×2500 |
| 电源 Power supply | 380V 7.5kw |
| 重量 Weight（kg） | 3000 |
电液振动台
Electro-hydraulic Shaking Table
| 型号 Model | Y56500/ZF | Y561000/ZF | Y562000/ZF | Y563000/ZF | Y564000/ZF | Y565000/ZF | Y5610000/ZF | Y5620000/ZF |
| 名称 Name | 5000N电液台 5000N Electro-hydraulic shaking table | 10000N电液台 10000N Electro-hydraulic shaking table | 20000N电液台 20000N Electro-hydraulic shaking table | 30000N电液台 30000N Electro-hydraulic shaking table | 40000N电液台 40000N Electro-hydraulic shaking table | 50000N电液台 50000N Electro-hydraulic shaking table | 100000N电液台 100000N Electro-hydraulic shaking table | 200000N电液台 200000N Electro-hydraulic shaking table |
| 推力 Thrust（N） | 5000 | 10000 | 20000 | 30000 | 40000 | 50000 | 100000 | 200000 |
| 频率范围 Frequency range（Hz） | 0.5-150 | 0.5-150 | 0.5-150 | 0.5-150 | 0.5-150 | 0.5-150 | 0.5-150 | 0.5-150 |
| 最大载荷 Max. load（kg） | 250 | 500 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 |
| 最大位移 Max. displacement P-P（mm） | 100 | 100 | 100 | 100 | 50 | 50 | 50 | 50 |
| 最大加速度Max. acceleration（m/s2） | 50 | 50 | 50 | 50 | 30 | 30 | 30 | 30 |
| 台面尺寸 Table size（mm） | 800×800 | 1000×1000 | 1000×1000 | 1200×1200 | 1200×1200 | 1500×1500 | 1500×1500 | 1800×1800 |
| 电源功率 Power（KVA） | AC 380V 18KVA | AC 380V 22KVA | AC 380V 30KVA | AC 380V 40KVA | AC 380V 55KVA | AC 380V 75KVA | AC 380V 90KVA | AC 380V 110KVA |
满足标准 Standard：GJB150 GJB360 GB/T10861 JB/T8288
机械振动台
Mechanical Vibrator
| 型号 Model | Y5015-1/ZF | Y50100-1/ZF | Y50250/ZF | Y50500/ZF | Y501000/ZF | Y503500/ZF |
| 名称 Name | 15kg机械振动台 15kg Mechanical vibrator | 100kg机械振动台 100kg Mechanical vibrator | 250kg机械振动台 250kg Mechanical vibrator | 500kg机械振动台 500kg Mechanical vibrator | 1000kg机械振动台 1000kg Mechanical vibrator | 3500kg机械振动台 3500kg Mechanical vibrator |
| 最大载荷 Max. load（kg） | 15 | 100 | 250 | 500 | 1000 | 3500 |
| 频率范围 Frequency range（Hz） | 10-100 | 5-80 | 5-80 | 5-80 | 5-60 | 5-60 |
| 扫频范围 Frequency Scan Range（Hz） | 5-80 | 5-80 | 5-80 | 5-80 | 5-60 | 5-60 |
| 扫频方式 Scan mode | 手动 Manually | 定位移指数或线性扫频 Determine the displacement index or linear scan | 定位移指数或线性扫频 Determine the displacement index or linear scan | 定位移指数或线性扫频 Determine the displacement index or linear scan | 定位移指数或线性扫频 Determine the displacement index or linear scan | 定位移指数或线性扫频 Determine the displacement index or linear scan |
| 时间设定范围 Setting range for time（min） | 0.1-1440 | 0.1-1440 | 0.1-1440 | 0.1-1440 | 0.1-1440 | 0.1-1440 |
| 最大加速度（满载） Max. acceleration (full load)（m/s2） | 150 | 100（50kg负载时load：200） | 50 | 30 | 30 | 20 |
| 活动系统质量 Activity system mass（kg） | 30 | 133 | 320 | 320（360） | 500 | 1000 |
| 最大位移 Max. displacement （空载 empty load P-P）（mm） | 10 | 10 | 10 | 10 | 8 | 5 |
| 振动方向 Vibration direction | 垂直 Vertical | 垂直、水平 Vertical/ horizontal | 垂直、水平 Vertical/ horizontal | 垂直、水平 Vertical/ horizontal | 垂直、水平 Vertical/ horizontal | 垂直、水平 Vertical/ horizontal |
| 振动波形 Vibration waveform | 正弦波 Sine wave | 正弦波 Sine wave | 正弦波 Sine wave | 正弦波 Sine wave | 正弦波 Sine wave | 正弦波 Sine wave |
| 电源功率 Power supply | AC 380V 2KVA | AC 380V 5KVA | AC 380V 8KVA | AC 380V 10KVA | AC 380V 18KVA | AC 380V 20KVA |
| 控制方式 Control mode | 交流调速 AC speed adjustment | PLC控制/计算机控制、测量 PLC control/computer control、messurement | PLC控制/计算机控制、测量 PLC control/computer control、messurement | PLC控制/计算机控制、测量 PLC control/computer control、messurement | PLC控制/计算机控制、测量 PLC control/computer control、messurement | PLC控制/计算机控制、测量 PLC control/computer control、messurement |
| 台面尺寸 Table size（mm） | 400×400 | 809×650 | 1200×1000 | 1200×1000（1400×1200） | 1800×1500 | 1500×1500 |
| 台体外形尺寸Overall size of machine（mm） | 1010×770×762 | 1740×1160×796 | 2130×1455×900 | 2130×1455×900 | 2898×2458×1175 | 2410×1943×1250 |
| 台体 Machine （kg） | 500 | 2000 | 3000 | 3000 | 4500 | 6000 |
| 控制箱 Control box（kg） | 30 | 150 | 200 | 200 | 240 | 240 |
满足标准 Standard：GB/T2423 GB/T150 GJB360
模拟汽车运输试验台
Transportation Simulation Tester
| 型号 Model | Y59-1/ZF | Y59-3/ZF | Y59-4/ZF | Y59-5/ZF | Y59-6/ZF | Y59-7/ZF | Y59-2/ZF | Y59-8/ZF |
| 名称 Name | 200kg运输台 200kg Transportation tester | 500kg运输台500kg Transportation tester | 1000kg运输台 1000kg Transportation tester | 1500kg运输台 1500kg Transportation tester | 2000kg运输台 2000kg Transportation tester | 3000kg运输台 3000kg Transportation tester | 4000kg运输台 4000kg Transportation tester | 6000kg运输台 6000kg Transportation tester |
| 最大载荷 Max. load（kg） | 200 | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 6000 |
| 试品重心高度 Tested object height of center of gravity（mm） | ＜500 | ＜600 | ＜700 | ＜700 | ＜700 | ＜800 | ＜800 | ＜800 |
| 工作台面尺寸 Working table size（mm） | 1500×700 | 2200×1300 | 2700×1650（可按用户要求订做） (able to be made according to user’s demand) | 2700×1650（可按用户要求订做） (able to be made according to user’s demand) | 2700×1650（可按用户要求订做） (able to be made according to user’s demand) | 4000×2500 | 4000×2500 | 4000×2500 |
| 电源功率 Power supply | AC 380V 4KVA | AC 380V 7.5KVA | AC 380V 15KVA | AC 380V 20KVA | AC 380V 20KVA | AC 380V 75KVA | AC 380V 75KVA | AC 380V 90KVA |
| 外形尺寸 Overall size（mm） | 1700×930×1200 | 2500×2160×1340 | 2900×2100×1600 | 2900×2100×1600 | 2900×2100×1600 | 4450×2500×2140 | 4450×2500×2140 | 4450×2500×2140 |
| 重量 Weight （kg） | 2000 | 3500 | 5000 | 5000 | 5000 | 10000 | 10000 | 10000 |
瞬时概率密度函数 Instantaneous probability density function：近似正态分布 Approximately normal distribution
模拟车速 Car speed simulation：20-60km/h
强化等级 Strengthen level：1:1
加速度总均方根值 Total RMS of acceleration m/s2（m/s2）：3.2
碰撞台
Bump Testing Machine
| 型号 Model | Y5250-4/ZF | Y52100-4A/ZF | Y52100-4B/ZF | Y52250-4/ZF | Y52500-4/ZF | Y521000-4/ZF |
| 名称 Name | 50kg碰撞台 50kg Bump testing machine | 100kg碰撞台 100kg Bump testing machine | 100kg碰撞台 100kg Bump testing machine | 250kg碰撞台 250kg Bump testing machine | 500kg碰撞台 500kg Bump testing machine | 1000kg碰撞台 1000kg Bump testing machine |
| 最大载荷 Max. load（kg） | 50 | 100 | 100 | 250 | 500 | 1000 |
| 峰值加速度 Peak acceleration（m/s2） | 50-1000 | 50-1000 | 50-1000 | 40-400 | 50-250 | 50-200 |
| 脉冲重复频率（次/分） Pulse repetition frequency (per min) | 20-120 | 20-80 | 20-80 | 20-80 | 20-80 | 20-80 |
| 工作台面尺寸 Working table size（mm） | 400×460 | 400×460 | 700×700 | 800×800 | 1000×1000 | 1200×1200 |
| 台体外形尺寸 Overall size of the machine（mm） | 786×720×1140 | 786×720×1140 | 786×720×1140 | 1066×1000×1260 | 1066×1000×1260 | 1066×1000×1260 |
| 控制箱外形尺寸 Overall size of the control box（mm） | 654×560×1100 | 654×560×1100 | 654×560×1100 | 630×470×1435 | 660×600×1100 | 660×600×1100 |
| 电源功率 Power supply | AC 380V 5KVA | AC 380V 5KVA | AC 380V 5KVA | AC 380V 6KVA | AC 380V 6KVA | AC 380V 7KVA |
| 重量 Weight（kg） | 2500 | 2500 | 2500 | 4000 | 4500 | 4500 |
脉冲宽度 Pulse width（mm）：30-2
脉冲形式 Pulse mode：自由跌落 Free fall
满足标准 Standard：GJB150 GJB360 GB/T2423 IEC68-2-29
轻量级冲击机
Lightweight Impact Machine
| 型号 Model | Y52200-6/ZF | Y522700-8/ZF |
| 名称 Name | 轻量级强冲击机 Lightweight high-impact machine | 中量级强冲击机 Middleweight high-impact machine |
| 最大载荷 Max. load（kg） | 120-200 | 120-2700（含固定装置＜3400） |
| 摆锤质量 Pendulum mass（kg） | 180 | 1360 |
| 冲击形式 Impact mode | 预设能量自动完成 Preset energy and complete automatically | 预设能量自动完成 Preset energy and complete automatically |
| 落锤高度 Height of the fall（mm） | 0-1500 | 0-1650 |
| 工作台面 Working table | 4A（平板 flat plate）860×570 4C-Ⅰ（角板 angle plate）670×300 4C-Ⅱ（角板 angle plate）670×300 4C-Ⅲ（角板 angle plate）670×550 | 1520×1520 |
| 设备外形尺寸 Overall size of the machine（mm） | 4800×380×970 | |
| 控制箱外形尺寸 Overall size of the controlbox（mm） | 460×380×970 | |
| 电源 Power supply | AC 380V 3KVA | |
| 重量 Weight（kg） | 3400 |
水平冲击试验台
Horizontal Shock Testing Machine
| 型号 Model | Y5250-2/ZF | Y52100-2/ZF | Y52200-2/ZF | Y52500-2/ZF | Y521000-2/ZF |
| 名称 Name | 50kg水平冲击台 50kg Horizontal shock testing machine | 100kg水平冲击台 100kg Horizontal shock testing machine | 200kg水平冲击台 200kg Horizontal shock testing machine | 500kg水平冲击台 500kg Horizontal shock testing machine | 1000kg水平冲击台 1000kg Horizontal shock testing machine |
| 最大荷载 Max. load（kg） | 50 | 100 | 200 | 500 | 1000 |
| 峰值加速度 Peak acceleration (m/s2 ) | 150-3000 | 150-1500 | 50-2000 | 50-2000 | 50-1500 |
| 脉冲宽度 Pulse width（mm） | 18-1 | 50-2 | 40-2 | 40-2 | 30-2 |
| 台面尺寸 Table size（mm） | 500×500 | 500×500 | 800×800 | 800×1000 | 1000×1000 |
气源 Air sourse：≤0.8MPa
斜面冲击试验机
Incline Impact Testing Machine
| 型号 Model | Y52200-8/ZF | Y52500-8/ZF | Y52100-8/ZF | Y52200-8/ZF |
| 最大载荷 Max. load（kg） | 200 | 500 | 1000 | 2000 |
| 冲击面板尺寸 Impact panel size（mm） | 1300×1300 | 2000×1600 | 1700×2000 | 2000×2000 |
| 滑车面板尺寸 Tackle table size（mm） | 1100×1100 | 1200×1200 | 1500×1800 | 1800×1800 |
| 冲击速度范围 Impact speed range（m/s） | 1.5-3.8 | 1.5-3.8 | 1.5-3.8 | 1.5-3.8 |
| 冲击速度误差 Impact speed error | ≤±5% | ≤±5% | ≤±5% | ≤±5% |
| 电源功率 Power supplly | 380V 1KVA | 380V 1.5KVA | 380V 2.2KVA | 380V 3KVA |
| 重量 Weight（kg） | 1500 | 2700 | 3800 | 4500 |
1.固定式机架，机架斜面为10° Fixed frame; the angle of the frame slope is 10°
2.可调式机架，机架斜面为0-10°可调 Adjustable frame; adjustable angle of the frame slope 0-10°
3.滑车台面与地面的倾斜角可根据用户要求做成可调式或固定式。（可调式台面更便于放置试品）
The angle between the tackle table and the floor can be adjustable or fixed according to the requirement of the user. (the adjustable table can be used to put the test object.)
旋臂式离心机
Swing-arm type Centrifugal Machine
| 型号 Model | Y5320-1/ZF | Y5350-1/ZF | Y53100-1A/ZF | Y53100-1B/ZF | Y53200-1/ZF | Y53500-1/ZF | Y531000-1/ZF |
| 名称 Name | 20kg离心机Centrifugal Machine | 50kg离心机Centrifugal Machine | 100kg离心机Centrifugal Machine | 100kg离心机Centrifugal Machine | 200kg离心机Centrifugal Machine | 500kg离心机Centrifugal Machine | 1000kg离心机Centrifugal Machine |
| 单边最大载荷 Max. load of single side（kg） | 20 | 50 | 100 | 100 | 200 | 500 | 1000 |
| 加速度 Acceleration （m/s2） | 20-1000 | 20-1000 | 20-1000 | 20-2500 | 20-1000 | 20-500 | 20-500 |
| 试品最大尺寸 Max.size of the test object（mm） | 150×150×150 | 300×300×300 | 400×400×400 | 450×450×450 | 700×700×700 | 1000×1000×1000 | 1000×1000×1000 |
| 试品中心安装计算半径 The test object center radius（mm） | 750 | 1500 | 2000 | 2250 | 3500 | 5000 | 5000 |
| 启动时间 Start time（min） | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤8 | ≤10 |
| 连续工作时间 Continuous working time（min） | 60 | 60 | 60 | 60 | 60 | 30 | 30 |
| 电源功率 Power supply | AC 380V 10KVA | AC 380V 40KVA | AC 380V 45KVA | AC 380V 55KVA | AC 380V 120KVA | AC 380V 250KVA | AC 380V 250KVA |
| 标称外形尺寸 Overall size（mm） | 1850×1850×900 | φ4000×1300 | φ4500×1400 | φ5000×1400 | φ7800×1600 | φ11000×1700 | φ11000×1700 |
| 重量 Weight（kg） | 1200 | 3000 | 3400 | 3800 | 11000 | 12000 | 15000 |
转臂尺寸 Swing-arm size：转臂直径可按用户产品尺寸、场地尺寸及相关标准进行定制，确定尺寸后向用户提供地基图。
The arm turning diameter can be decided according to the user’s product size, the site dimension and the related standard. Provide the foundation drawing to the user after the size decided.
控制箱外形尺寸 Overall size of the control box（mm）：850×1850×1300 (变频柜100kg及以内：600×600×1800, 100kg以上：1200×600×2100)
(Frequency conversion cabinet less than 100kg: 600×600×1800, above 100kg: 1200×600×2100)
控制系统 Control system：Computer control
满足标准 Standard：GB/T2423 GJB150 GJB360 MTL-STD-202F IEC68-2-7 MIL-STD-883C

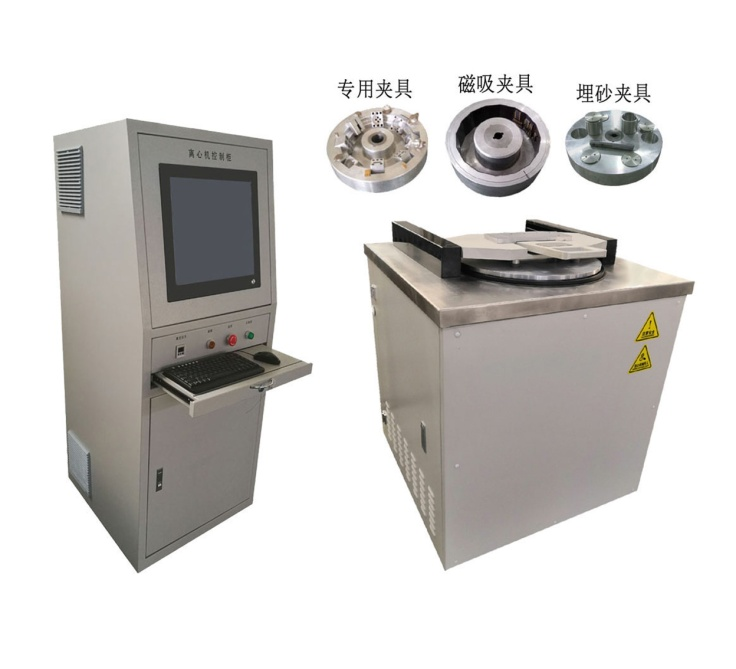

转盘式离心机
Rotating Disc Type Centrifugal Machine
| 型号 Model | Y53200-3A/ZF | Y53200-3B/ZF | Y53100-3A/ZF | Y53100-3B/ZF | Y532w-3/ZF | Y534w-3/ZF | Y538w-3/ZF |
| 名称 Name | 3kg转盘离心机 | 5kg转盘离心机 | 10kg转盘离心机 | 20kg转盘离心机 | 200000m/s2转盘离心机 | 400000m/s2转盘离心机 | 800000m/s2转盘离心机 |
| 每工位最大载荷 Max. load for each station（kg） | 3 | 5 | 10 | 20 | 0.2 | 0.1 | 0.03 |
| 工位数 Number of the station | 4-6 | 4 | 4 | 4 | 4-18 | 4-18 | 4-18 |
| 加速度 Acceleration（m/s2） | 30-2000 | 30-2000 | 50-1000 | 50-1000 | 5000-200000 | 5000-400000 | 5000-800000 |
| 试品允许高度 The test object allowable height (mm) | 200 | 200 | 300 | 300 | 300 | 300 | 300 |
| 试品试验方向 The test object testing direction | X、Y、Z 三个方向分别进行 From three directions of X、Y、Z separately | X、Y、Z 三个方向分别进行 From three directions of X、Y、Z separately | X、Y、Z 三个方向分别进行 From three directions of X、Y、Z separately | X、Y、Z三坐标 六个方向进行 From three-dimensional 6 directions of X、Y、Z | X、Y、Z三坐标 六个方向进行 From three-dimensional 6 directions of X、Y、Z | X、Y、Z三坐标 六个方向进行 From three-dimensional 6 directions of X、Y、Z | X、Y、Z三坐标 六个方向进行 From three-dimensional 6 directions of X、Y、Z |
| 试品中心安装计算半径 The test object center radius（mm） | 200 | 200 | 500 | 500 | 130 | 130 | 130 |
| 启动时间 Start time（min） | ≤3 | ≤4 | ≤3 | ≤3 | ≤4 | ≤5 | ≤7 |
| 连续工作时间 Continuous working time（min） | 60 | 60 | 60 | 60 | 30 | 5 | 5 |
| 电源功率 Power supply | AC 380V 1.5KVA | AC 380V 1.5KVA | AC 380V 5KVA | AC 380V 5KVA | AC 380V 4KVA | AC 380V 6.5KVA | AC 380V 6.5KVA |
| 外形尺寸 Overall size（mm） | 924×910×900 | 924×910×900 | 2000×2000×950 | 2000×2000×950 | 960×960×1200 | 960×960×1200 | 960×960×1200 |
| 接电装置 Electricity contact device | 15环 rings 500V 5A | 15环 rings 500V 5A | 15环 rings 500V 5A | 15环 rings 500V 5A | |||
| 重量 Weight（kg） | 1500 | 1700 | 2300 | 2300 | 2000 | 2000 | 2000 |
满足标准 Standard：GB/T2423 GJB150 GJB360 MTL-STD-202F IEC68-2-7 MIL-STD-883C
备注 Remark：磁吸式夹具，磁吸面为39×72mm，16工位，承受最大加速度30000 m/s2
magnetic type fixture, magnetic surface 39×72mm, 16 stations, Max. beared acceleration 30000 m/s2
